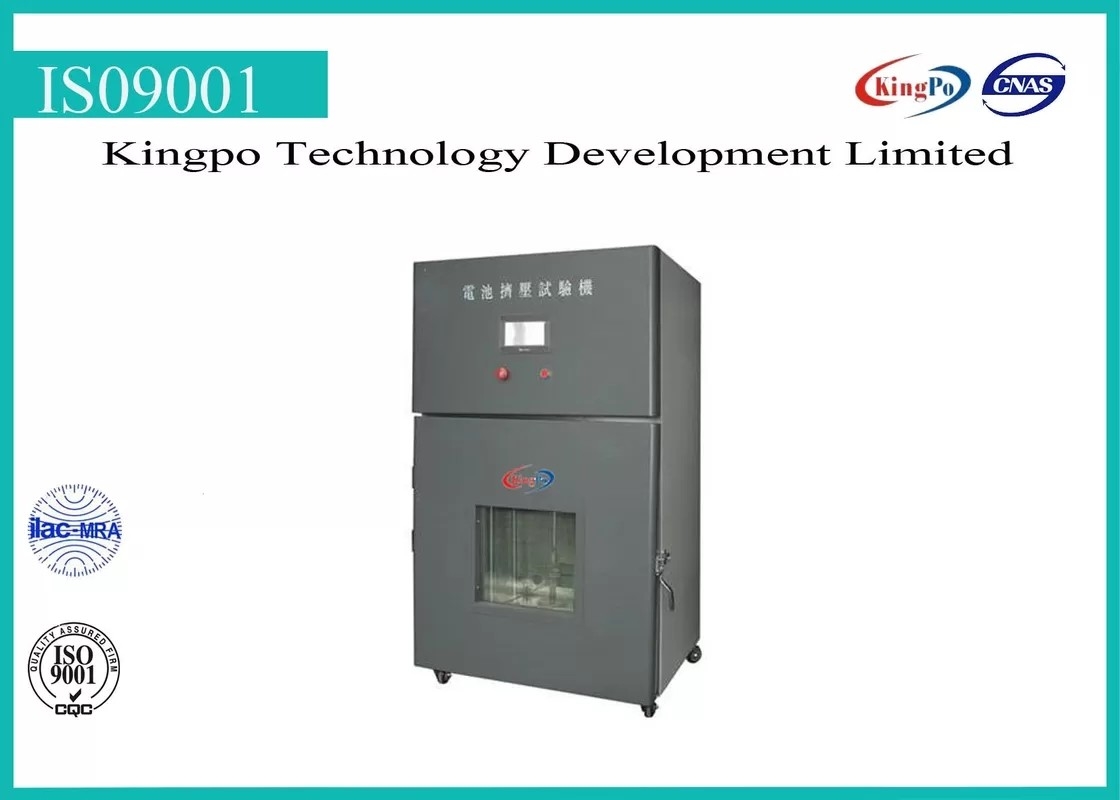

el probador de la batería recargable de 380V 50Hz machaca el espacio 300 * 300 * 300m m

Descripción

Este dispositivo es una nueva cámara de la prueba combinada con la cámara de la prueba de la temperatura y la cámara de la prueba del agolpamiento. Este dispositivo es diseño y el acuerdo manufacturado a los estándares internacionales UN38.3, IEC62133, IEC60086-4 etc., puede simular un ambiente de prueba de la temperatura, puede también supervisar para detectar el resultado de la prueba bajo este ambiente. Es una buena opción para la batería, condensadores, los productos electrónicos simula el equipo de prueba.

Construcción

Sistema de la fuerza del agolpamiento

Dispositivo del límite del viaje

Sistema de la adquisición del voltaje

Sistema del control de la temperatura

Especificaciones

Fuerza del agolpamiento: 1-19.6KN (g=9.81N/kg)

Velocidad del agolpamiento: 1-20mm/s

Error de la velocidad: el ±1%

Espacio del agolpamiento: 300 * 300 * 300m m

Superficie del agolpamiento: diámetro 150m m

Fuerza del agolpamiento: 1-19.6KN (g=9.81N/kg)

Error de la fuerza: el ±1%

Error de la dislocación: el ±0.5%

Impulsión: hidráulico (aceite L-HM46)

Motor: motor servo

Temperatura de la prueba: 0-100 centígrado

Onda de la temperatura: ±0.5 centígrado

Subida de la temperatura: 3 ℃/minutos

Enfriamiento de la temperatura: 1 ℃/min

Gama de la medida del voltaje: 0-50V

Resolución del voltaje: 1mV

Frecuencia de la adquisición del voltaje: 110Hz máximo

Tiempo de la prueba: 0-99hour

Salida de datos: RS232

Lengua: En y Ch simplificado

Fuente de alimentación: 380V 50Hz, 1.5KW

Enchufe: 5 pernos redondos tapan

características

Límite del viaje, caída de voltaje que detecta la función;

El resultado de la prueba puede visión y almacenado o impresión en ordenador;

El panel de acero inoxidable del grueso interno de 1.5m m;

El panel de acero del grueso externo de 1.0m m;

Proteja contra explosiones;

El manual de la operación escribe en lengua inglesa

Procedimiento de la operación

Instalación

Sugiera el instalar de este equipo en una tierra o una plataforma plana y estable, en un ambiente de la temperatura ambiente con la fuente de alimentación de 380V 50Hz, y guarde 1000m m lejos del otro equipo y pared como abajo.

Operationsteps

1) conecte la cámara de la prueba y el ordenador, pone corriente (la cámara 380V 50Hz de la prueba, el ordenador 220V 50Hz)

2) software funcionado con de la adquisición del software y del voltaje de control del agolpamiento

3) software de control del agolpamiento

Hay 5 botones en la línea superior:

Determinación de la ventaja a:

Fuerza-Elong – exhibir la curva de la fuerza y de la dislocación

Fuerza-tiempo – para exhibir la curva de la fuerza

Eong-tiempo – para exhibir la curva del alargamiento

Multigraph – exhibir el Multigraph

TestResult – exhibir, reserva y resultado de la prueba de la impresión

Machaque la acción de prueba y la velocidad puede ajustar en lado derecho

4) software de la adquisición

Software doble del tecleo, sistema de la adquisición del voltaje del lanzamiento

La opción del fichero lleva a:

Nuevo… – crear el nuevo fichero de la prueba

Abierto – abierto existe el fichero de la prueba

Determinación – determinación de los parámetros de la prueba

Exportación – datos de prueba de la exportación

Abandonado – software de la salida

La opción del control lleva a:

El voltaje calibra… - calibración del software

Comience – el trabajo del comienzo de la adquisición del voltaje

Pare – el trabajo de la parada de la adquisición del voltaje

Después de 9 botones correspondientes:

1 – nuevo…

2 – abierto

3 – exportación

4 – cancelación

5 – ajuste

6 – voltaje calibrar…

7 – comienzo

8 – parada

9 – abandonado

Y opción de la lengua (inglesa o chinos)

Si creamos el nuevo fichero de la prueba,

Podemos fijar parámetros de la prueba como sea necesario, la frecuencia de la adquisición, el modo determinados de la parada, comenzando el modo etc.

Entonces botón, y.

De nuevo a la página principal.

5) sistema del control de la temperatura

La temperatura debe ser controlada en pantalla táctil.

Puede modificar y supervisar la temperatura en la supervisión del interfaz en pantalla táctil. Valor y reserva requeridos entrados. La cámara correrá automáticamente.

Atención

1) Este equipo se debe colocar en la tierra o la plataforma llana, en un ambiente de la temperatura ambiente 25±10℃, la humedad 50±30%RH.

2) Guarde este equipo lejos del calor o de la fuente de la corrosión.

3) Cierre dos ruedas delanteras cuando equipo en la ubicación.

4) Para la seguridad, la prueba de la conducta con la puerta de la visión abierta se prohíbe. Y si no necesario, no observe la prueba delante de la ventana de visión.

5) Limpio: antes y después de cada prueba limpiar la cámara afuera y el interior con el paño de algodón limpio para mantener el instrumento aseado.

6) A prueba de herrumbre: Compruebe el tiempo el instrumento que las piezas activas están funcionando correctamente, que ponen la mantequilla en la barra del arreglo después de cada prueba para guardarla para trabajar suavemente. Rocíe el aceite antioxidante en la placa de la capa y la estructura de acero para impermeabilizar aherrumbrar.

7) Corte la corriente: poder de la vuelta apagado después de prueba; sugiera el en-poder una vez al mes si no es utilizado durante mucho tiempo.

8) Si la batería en el fuego o el humo, agota por favor el gas al aire libre a tiempo.
