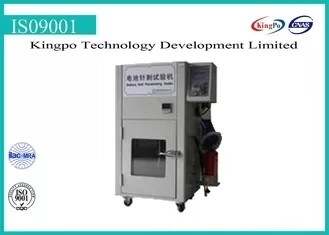

Conducción hidráulica penetrante del equipo de prueba de la batería de litio del clavo

Métodos de prueba

Prueba bajo temperatura de 20℃±5℃.Put una batería junto con un termopar (fije su punto de contacto en la superficie grande de la batería) en capilla del humo. Utilice un perno de acero sin la erosión y el moho, 2-8m m en diámetro, para penetrar la ubicación central de la superficie más grande de la batería en 10mm/s-40mm/s.Keep en el tiempo arbitrario.

Estándar: UL1642: 2008, UL2054: 2008, GB/T18287-2000, UN38.3, ICE62133, QC/T 743-2006, QC/T 744-2006.

Especificación

1. Perno de acero: ф2mm-ф8mm y Tungstem resistente de alta temperatura, 100m m de largo, cada uno 2 pedazos.

2. Distancia entre la aguja a basar: el panel para colocar una batería: 200m m

3. Distancia afianzada con abrazadera: 200m m

4. Velocidad penetrante: penetre en ella perpendicular a la placa del acumulador en 10-40mm/s (paradas del Pin en la placa del acumulador).

5. Penetración: 150~200kg (200kg máximo);

6. Exhibición del poder: Sensor de la presión y alto sensor de la presión del precison

7. Movimiento: 200m m

8. Conducción de modo: Hidráulico

9. Fijación de modo con abrazadera: Manual

10. Tipo del gabinete: encajonado, a prueba de explosiones, incombustible, resistente a la corrosión y

limpieza fácil.

11. gabinete a prueba de explosiones: Material interno: Acero de SUS304#stainless

Material externo: La hoja de acero en frío con cocer varnish.4 se movió libremente

poleas universales

12. ventana de visión: vidrio endurecido, tamaño: 250*250m m;

13. Extractor: ¢120mm, 30W, en el lado trasero. Un mercado reservado para el tubo de conexión del extractor

14. Función del retraso: 0~ 99H 99S (sistema libremente)

15. Embalaje: embalaje de la espuma del sillicone, 1 pedazo

16. Poder: 220V, 50~60HZ, 3A, 1100W

17. dimensión: los 70×55×112cm (L×W×H)

Modo de control

1. El control independientemente investigado y desarrollado de MCU muestra la fuerza máxima y poner libremente la prueba y el tiempo de la fuerza. Fácil registrar datos de prueba.

2. El valor completo de la presión de prueba de la demostración para comprender cada uno camina.

3. Sensor de la presión de la alta precisión. Automático control de la reacción a circuito cerrado. El perno de acero será retirado rápidamente después de penetrar.

Lista accesoria dominante

1. Sistema hydráulico: Shangai Sanzheng

2. Sensor de la presión: Sensor de la alta precisión de Suncells del americano

3. Componente electrónico: Hong Kong AIKS

4. MCU: GX-318P6 sistema independientemente investigado y desarrollado, frecuencia del acquistion: 100 veces por segundas

Configuración estándar: un anfitrión de la máquina de la prueba, 2 sistemas de tungsteno estándar

Especificación de acero del perno
