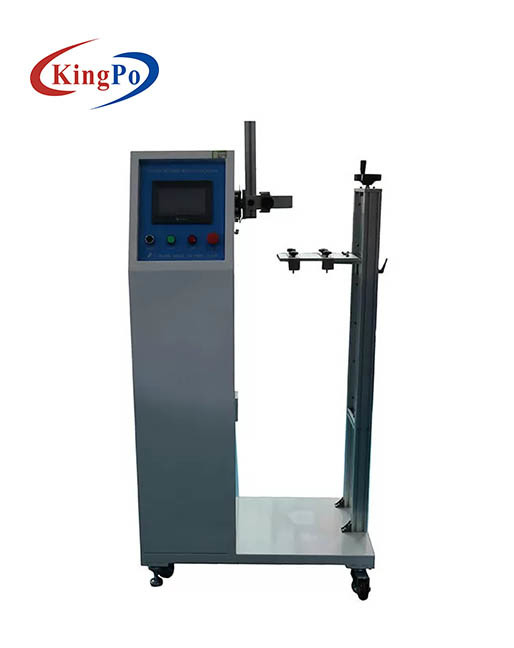

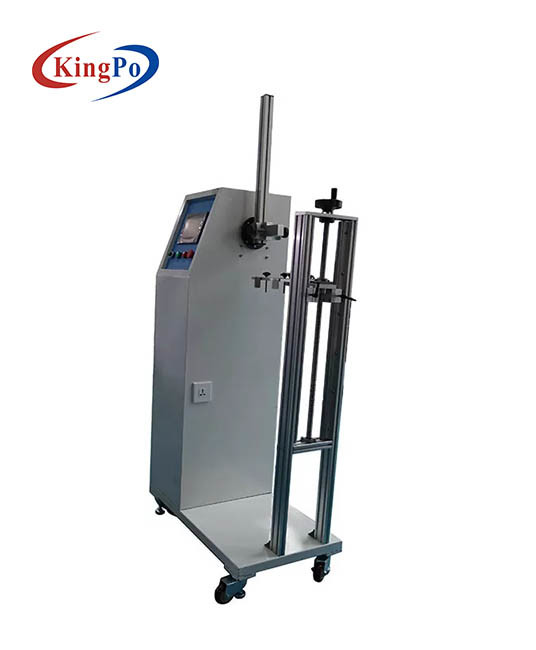

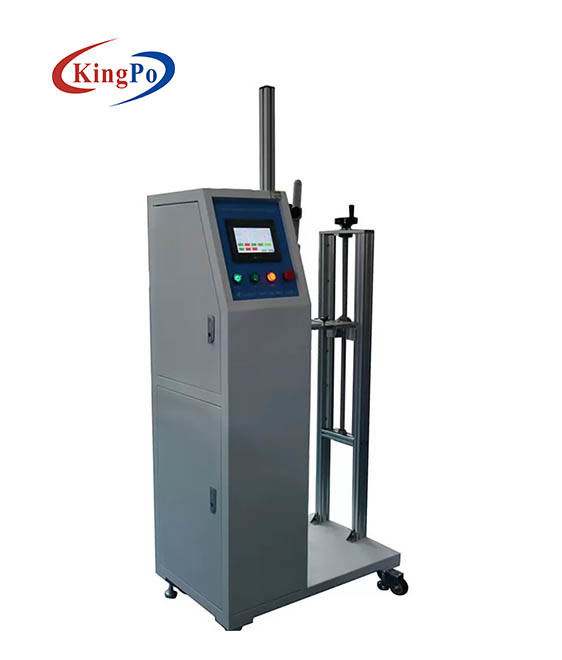

Información de producto
El dispositivo se utiliza para detectar el dispositivo de ajuste, y confirma IEC60598-1 a la cláusula 4.14.3.
El dispositivo de ajuste, equipado del cable o del cordón apropiado será actuado de acuerdo con la tabla de siguiente. Un ciclo de la operación es un movimiento a partir de un extremo de la gama al otro y de nuevo a la posición de salida. El índice de movimiento no hará el dispositivo calentar apreciable y no excederá 600 ciclos por hora. Para los dispositivos de ajuste que consisten en un tubo flexible, la gama de ajuste para esta prueba es normalmente 135° en ambas direcciones de la vertical. Sin embargo, donde este ajuste no puede ser alcanzado sin usar la fuerza irrazonable, el tubo flexible está doblado solamente a las posiciones donde permanecerá en sí mismo.
Parámetros técnicos
| Nombre del artículo |
Parámetros |
| Ángulo |
Positivo y negative0-365°, precolocación de la pantalla táctil |
| Tarifa de la prueba |
1~10rpm, puede ser preestablecido |
| Cuenta del dispositivo |
Número de seis bits de la precolocación de la memoria 0~999999 |
| Altura del centro de la rotación |
1200m m |
| El radio del giro máximo del péndulo |
R500mm |
| Movimiento máximo de estirar la acción |
0-650m m |
| Fuente de alimentación |
220V 50/60HZ |
| Regulador |
Control programable del PLC |
| Motor impulsor |
Motor de pasos |
| Operación |
Control inteligente de la pantalla táctil (7 pulgadas) |
| Estación de prueba |
Sola estación |
| Estándar |
IEC60598.1 cláusula 4.14.3 |
Procedimientos de la operación
Trabajo de la preparación:
El acceso a la fuente de alimentación 220V/50HZ, da vuelta al encender [del PODER], y el indicador luminoso [de la PARADA] encendido, indica el poder alcanzado. Compruebe el botón [E-STOP] despedido o no. Instale la carga de la muestra, instale el cable eléctrico, y tape el cable eléctrico en el zócalo de la carga según la estación.
Determinación de los parámetros:
Los parámetros siguientes se deben fijar según los estándares relevantes antes de comenzar la prueba.
[Tiempos de la prueba]: Fije los tiempos de la prueba.
[Manualmente velocidad]: Incorpore el ángulo del eslabón giratorio por segundo, sugirió 10°-20°/s, la posición de salida no puede ser controlado bien si la velocidad es manualmente demasiado rápida.
[el eslabón giratorio mide el tiempo/mínimo]: Fije la velocidad del eslabón giratorio según el requisito de la prueba. El valor más grande, la velocidad del eslabón giratorio más rápidamente, y vice versa.
[Ángulo del eslabón giratorio]: Fije el ángulo del eslabón giratorio (valor completo del ángulo) según el requisito de la prueba.
0 confirmaciones de la posición del °
En [interfaz de la confirmación 0°Position], prensa [gire manualmente a la derecha] o [gire manualmente a la izquierda] hacer el indicador del eslabón giratorio del manipulante para colocar de 0° en el dial (o cualquier posición), entonces prensa [confirmación de la posición de salida]. Despeje el valor de [cargo actual], y se confirma la posición de salida (0°).
La prensa [gire manualmente a la derecha] o [gire manualmente a la izquierda] otra vez, hace maneja la posición de salida izquierda, comprueba si el valor de la exhibición en partidos [del cargo actual] el valor en el dial, después de eso, prensa [el dirigirse], el manipulante de nuevo a la posición de salida, el valor de la exhibición en [cargo actual] mostrado como 0. La posición de salida confirmó.
La posición 0° se puede fijar arbitrariamente en cualquier posición del dial 360°base respecto al requisito. Fijando método mismo que arriba.
