La punta de prueba UL1278 del finger de la prueba del cono de los elementos de calefacción figura el estándar 10,1

La punta de prueba UL1278 del cono figura 10,1 SM206:

Requisito estándar: UL1278 figura 10,1 y UL1278 guardar del capítulo 10 de los elementos de calefacción

Uso:

Guardarán el elemento de calefacción y a cualquier pieza del montaje del elemento (tal como una ayuda del elemento, una envoltura y piezas similares) tanto como protegerán el material inflamable así como a las personas contra entrarla en contacto con.

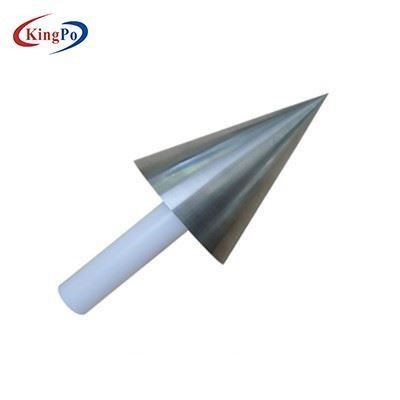

La manija se hace de nilón y la punta de prueba se hace del acero inoxidable.

Estándar de referencia de UL1278 abajo:

El guardar 10 de los elementos de calefacción
10,1 general
10.1.1 el elemento de calefacción y cualquier pieza del montaje del elemento (tal como una ayuda del elemento, envoltura,
y las piezas similares) serán guardadas tanto como protegerán el material inflamable así como a las personas contra entrarlo en contacto con.

10.1.2 cualquier proyecciones del calentador tales como guardias o parrillas que se piensan para guardar superficies calientes del calentador
será asegurado positivamente al calentador por ejemplo por los tornillos, los remaches o la soldadura o enganchado a ranuras
para no poderlos quitar sin el uso de herramientas, fractura o doblez permanente o distorsión.

10.1.3 la aceptación de un guardia se juzga en cuanto a su utilidad general y en cuanto a
la forma y el tamaño o los ambos aberturas en él, conjuntamente con la distancia del guardia del
el elemento de calefacción y las otras piezas das alta temperatura mencionaron en 10.1.1. Si no se especifica lo contrario en 10.1.5,
abriéndose en un guardia se considera para ser aceptable si, con el calentador en cualquier posición de funcionamiento prevista,
se cumplen las condiciones siguientes:

a) La forma y el tamaño de una abertura son tal que un indicador de prueba bajo la forma de derecho-circular
el cono que tiene un diámetro bajo de 2-3/4 pulgadas (69,9 milímetros) y de una altitud de 5-1/2 pulgadas (139.7m m), véase el cuadro 10,1, se previene de tocar el elemento de calefacción y las otras piezas das alta temperatura cuando se inserta la punta de prueba del cono, ápice primero, de cualquier manera. Vea 10.1.4.

b) La forma y el tamaño de una abertura que permite la entrada verticalmente hacia abajo de una barra
la pulgada de la punta de prueba el 1/2 (12,7 milímetros) de par en par y 1/16 pulgada (1,6 milímetros) densamente, véase el cuadro 10,2, son tal esa a
punta de prueba del triángulo 1/16 pulgada densamente y bajo la forma de triángulo isósceles que tiene una base de 2-3/4
las pulgadas y una altitud de 5-1/2 pulgadas, véase el cuadro 10,3, se previene de tocar la calefacción
el elemento y las otras piezas das alta temperatura cuando se inserta la punta de prueba del triángulo, ápice primero, adentro
cualquier manera. La prueba de una abertura con la punta de prueba del triángulo se aplica también donde verticalmente
la inserción hacia abajo de la barra es prevenida por la construcción del guardia, el uso del
barrera adicional, o ambas, a menos que la barra verticalmente aplicada tienda a ser desviada hacia fuera – eso
está, lejos del guardia.

c) El área de una abertura en una cara substancialmente vertical de un guardia no es más de 3-1/4
pulgadas cuadradas (2100 mm2) si el tamaño y/o la forma de la abertura permite la entrada de
cualquier dirección horizontal de una punta de prueba verticalmente orientada de la barra 1/16 pulgada de diámetro y la pulgada 2-3/4
de largo, véase el cuadro 10,4. También, véase el cuadro 10,5.
