Cuadro 10,4 SM209 de Rod Probe UL1278

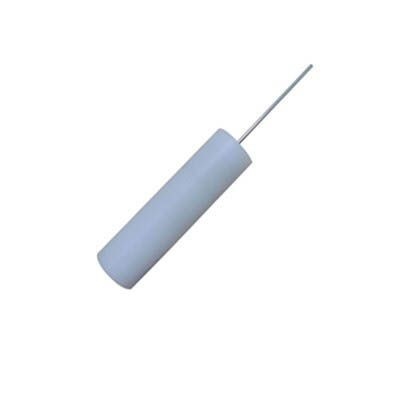

La punta de prueba UL1278 de Rod figura 10,4 SM209:

Se ajusta al requisito estándar UL1278 del cuadro 10,4. La manija se hace de nilón y la punta de prueba se hace del acero duro.

Estándar de referencia de UL1278 abajo:

El guardar 10 de los elementos de calefacción 10,1 10.1.1 generales el elemento de calefacción y cualquier pieza del montaje del elemento (tal como una ayuda del elemento, una envoltura, y piezas similares) será guardado tanto como protegerán el material inflamable así como a las personas contra entrarla en contacto con.

10.1.2 cualquier proyecciones del calentador tales como guardias o parrillas que se piensan para guardar superficies calientes del calentador serán asegurados positivamente al calentador por ejemplo por los tornillos, los remaches o soldadura o siendo enganchado a ranuras para no poderlas quitar sin el uso de herramientas, fractura o doblez permanente o distorsión.

10.1.3 la aceptación de un guardia se juzga en cuanto a su utilidad general y en cuanto a la forma y al tamaño o a ambas aberturas en él, conjuntamente con la distancia del guardia del elemento de calefacción y de las otras piezas das alta temperatura mencionó en 10.1.1. Si no se especifica lo contrario en 10.1.5, una abertura en un guardia se considera ser aceptable si, con el calentador en cualquier posición de funcionamiento prevista, se cumplen las condiciones siguientes:

a) La forma y el tamaño de una abertura son tal que un indicador de prueba bajo la forma de cono derecho-circular que tiene un diámetro bajo de 2-3/4 pulgadas (69,9 milímetros) y de una altitud de 5-1/2 pulgadas (139.7m m), véase el cuadro 10,1, se previene de tocar el elemento de calefacción y las otras piezas das alta temperatura cuando se inserta la punta de prueba del cono, ápice primero, de cualquier manera. Vea 10.1.4.

b) La forma y el tamaño de una abertura que permita la entrada verticalmente hacia abajo de una pulgada de la punta de prueba el 1/2 de la barra (12,7 milímetros) de par en par y de 1/16 pulgada (1,6 milímetros) densamente, véase el cuadro 10,2, son tal que una punta de prueba del triángulo 1/16 pulgada densamente y bajo la forma de triángulo isósceles que tiene una base de 2-3/4 pulgadas y de una altitud de 5-1/2 pulgadas, véase el cuadro 10,3, se previene de tocar el elemento de calefacción y las otras piezas das alta temperatura cuando se inserta la punta de prueba del triángulo, ápice primero, de cualquier manera. La prueba de una abertura con la punta de prueba del triángulo se aplica también donde la inserción verticalmente hacia abajo de la barra es prevenida por la construcción del guardia, el uso de una barrera adicional, o ambos, a menos que la barra verticalmente aplicada tienda a ser desviada hacia fuera - es decir, lejos del guardia.

c) El área de una abertura en una cara substancialmente vertical de un guardia no es más de 3-1/4 pulgadas cuadradas (2100 mm2) si el tamaño y/o la forma de la abertura permite la entrada de cualquier dirección horizontal de una punta de prueba verticalmente orientada de la barra 1/16 pulgada de diámetro y la pulgada 2-3/4 de largo, véase el cuadro 10,4. También, véase el cuadro 10,5.
