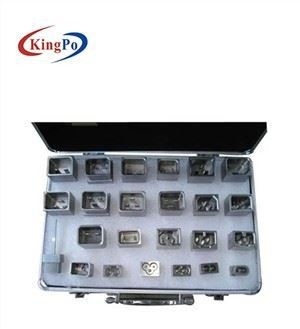

IEC 60320 indicadores de 1 prueba para verificar capacidad de intercambio de los tamaños del acoplador

No.

Artículo

Figura no.

QTY.

Observación

1

C1 VAN indicador

Cuadro 2

1

Compruebe el conector

2

C5 VAN indicador

Cuadro 4

1

Compruebe el conector

3

C7 VAN indicador

Cuadro 5

1

Compruebe el conector

4

C7 VAN el indicador A

Figura 5A

1

Compruebe el lado del conector en la línea

5

Indicador de C1 NOT-GO

Cuadro 6

1

Compruebe el conector

6

C1, C5, indicador de C7 NOT-GO

Cuadro 7

1

Compruebe el conector de 2 enchufes

7

C1, indicador de C7 NOT-GO

Cuadro 8

1

Compruebe el conector de 3 enchufes

8

C8, C8A, C8B VAN indicador

Cuadro 9

1

Compruebe la entrada del dispositivo

9

C9 VAN indicador

Figura 9A

1

Compruebe el conector

10

Indicador de C9 NOT-GO

Figura 9B

1

Compruebe el conector

11

C10 VAN indicador

Figura 9C

1

Compruebe la entrada del dispositivo

12

C13 VAN indicador

Figura 9F

1

Compruebe el conector

13

C13, indicador del C17 NOT-GO

Figura 9G

1

Compruebe el conector

14

C14, C16A, C18 VAN indicador

Figura 9H

1

Compruebe la entrada del dispositivo

15

C15 VAN indicador

Figura 9J

1

Compruebe el conector

16

El C17 VA indicador

Figura 9K

1

Compruebe el conector

17

C19 VAN indicador

Figura 9L

1

Compruebe el conector

18

C20, C24 VAN indicador

Cuadro los 9M

1

Compruebe la entrada del dispositivo

19

C21 VAN indicador

Figura 9N

1

Compruebe el conector

20

C22 VAN indicador

Figura 9P

19

Compruebe la entrada del dispositivo

21

C23 VAN indicador

Figura 9Q

Compruebe el conector

22

C13, C15, indicador del C17 NOT-GO

Figura 9R

1

Compruebe el conector

23

C15A VAN indicador

Figura 9S

1

Compruebe el conector

24

C16A VAN indicador

Figura 9T

1

Compruebe la entrada del dispositivo
