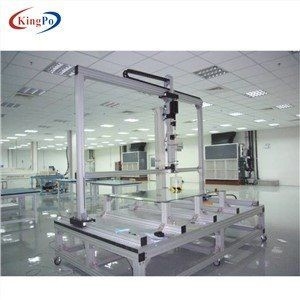

Los módulos fotovoltaicos granizan estándar del equipo IEC61215 del probador del impacto

Los módulos fotovoltaicos IEC61215 granizan la cámara de la prueba ambiental de la máquina de prueba de impacto

Descripción

Estándares aplicables componentes de la máquina de prueba del impacto del saludo: IEC61215, IEC61646, requisitos estándar UL1703

Propósito: verifique la capacidad componente de la resistencia de impacto del saludo, haga el hockey se utiliza artificial para simular el saludo, y con el componente del impacto de la velocidad constante, simulan el impacto del clima del saludo en componentes.

Especificaciones técnicas:

1, el lanzador

, Fuente de alimentación, aire comprimido

B, presión: 6 ~ barra 8

C, hockey sobre hielo: solo cargamento manual

D, la longitud del barril: cerca de 940 milímetros

E, el barril puede ser substituida

2, dispositivo de colocación móvil

, X distancia del movimiento del eje: 2100 milímetros

B, distancia móvil del eje de Y: 1000 milímetros

C, colocando exactitud de 1 milímetro o menos

D, el área de impacto de 2000 x 1000 milímetros

E, manera de la guía: carril de guía importado de alta calidad

F, conduciendo manera: motor servo importado + rueda síncrona

J, modo de control de colocación: Colocación automática del control de la PC

3, sistema de medición de la velocidad y el principio

A, con la determinación del hockey sobre hielo a través del sensor de medición de la velocidad infrarroja, trayendo infrarrojo era el tiempo de interrupción t al mismo tiempo, según V = S/t calcula velocidad del vuelo

B, aparato de medición de la velocidad con el sensor de velocidad del infrarrojo de la alta precisión

C, la precisión infrarroja del sensor de la velocidad es el +/- 5%

D, trayendo la gama de velocidad 0 ~ 40 m/s

E, velocidad del hockey sobre hielo: 23,0 m/s el +/- 5%; 27,2 m/s el +/- 5%; 30,7 m/s más/menos el 5%

4, maneras de la preparación del hockey y molde

A, será llenada de agua después de molde del hockey sobre hielo en el congelador de refrigerador, después de ser agua helada que se refresca, molde separado para quitar hockey sobre hielo, puso el recurso seguro frío de los tanques de Yu Bingqiu.

B, muere deformación no fácil de la extensión del material especial

C, diámetro del lumen 25 milímetros < 1="">

D, exactamente seis hockey sobre hielo; Con dos sistemas del molde del hockey sobre hielo

E, la tecnología de proceso de la cavidad de molde adopta la máquina del control numérico del CNC de la alta precisión

F, hockey sobre hielo, diámetro de 25 milímetros < 5="">

G, hockey sobre hielo, peso 7,53 g < 5="">

H, refrigerador - ℃ 10
