submisión del choque del agua helada del equipo de prueba de la protección del ingreso 100L

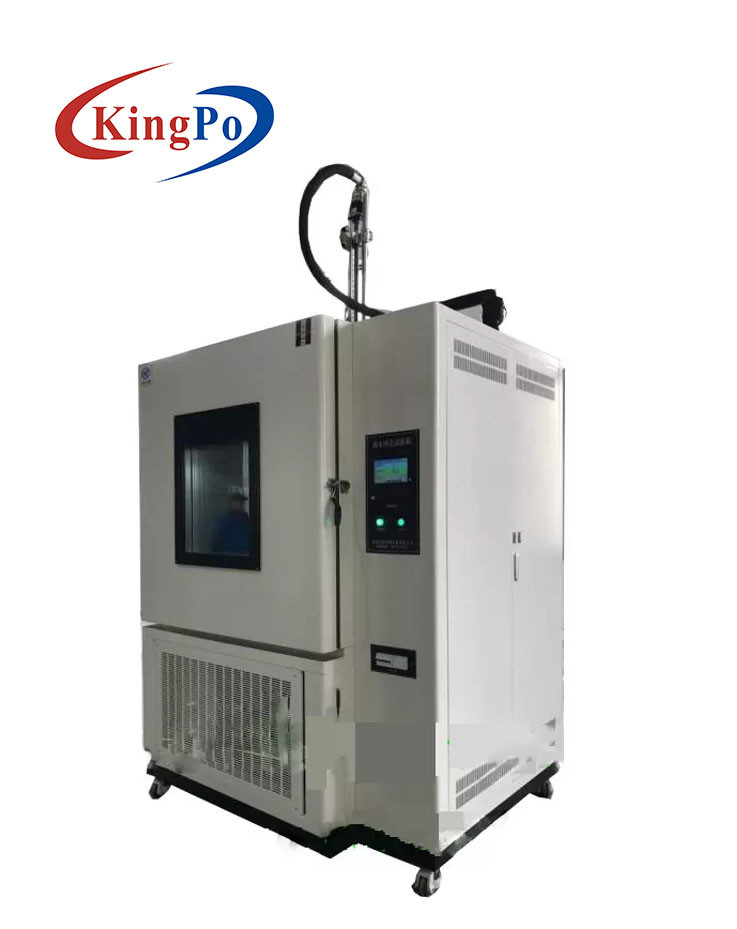

Equipo de prueba de la submisión del choque del agua helada

Estándar

El equipo de prueba de la submisión del choque del agua helada se diseña y se produce como el estándar del 16750-4:2010 5.4.3 del ISO.

Método de prueba

Conecte el DUT con el equipo de prueba. Actúe el DUT en un horno TMAX del aire caliente

por el tiempo especificado de la ocupación, t h.With el dispositivo todavía que actúa, lo sumerge para el minuto 5 en un tanque de agua helada en el arriendo 10m m profundamente.

Parámetro:

Introducción al diseño estructural

1. La cubierta externa del equipo se hace de la máquina herramienta CNC galvanizada de alta calidad de la placa de acero de 2m m, y la superficie de la cubierta externa se rocía, que es más lisa y hermosa.

2, el trazador de líneas es el panel de acero inoxidable de alta calidad del espejo SUS316; para facilitar el reciclaje del medio de prueba y la limpieza después del Zui, la parte inferior del estudio del equipo se diseña como embudo;

3, material de aislamiento: algodón de alta densidad de la fibra de vidrio para asegurar funcionamiento del aislamiento, para mantener el equilibrio interior y la temperatura estable;

4. La puerta se proporciona una ventana transparente para observar el cambio de la muestra interior, y la ventana panorámica se hace del vidrio moderado hueco de múltiples capas;

5. El sistema de mezcla adopta el motor de fan de eje largo y el impeledor de acero inoxidable resistente del multi-ala de la temperatura alta-baja para alcanzar el ciclo vertical de la difusión de la convección vertical, de modo que la temperatura y la humedad en el laboratorio sean uniformes y estables;

6. la tira de aislamiento de alta resistencia resistente da alta temperatura de la Doble-capa se utiliza entre la puerta y el gabinete para asegurar el lacre de la zona de pruebas. El material interno de la puerta de la puerta se hace del acero inoxidable, y el tirador de puerta se hace sin la reacción, que hace la operación más fácil;

7. El agujero de la prueba (lado izquierdo de la máquina) se puede utilizar para el cable de transmisión externo de la prueba o el cable de señal (abertura de 100m m);

8. El sistema de refrigeración del equipo está instalado en la parte inferior, y el compresor se importa de la marca de Taikang en Francia para asegurar el efecto y la confiabilidad de enfriamiento.

9. La parte inferior de la máquina se equipa de una rueda movible fija de alta calidad de la PU, que puede mover fácilmente la máquina a la posición señalada, y fija el echador después del Zui;

10. El elemento de control del equipo se diseña a la derecha del equipo. Se distribuye con el regulador de temperatura y el interruptor de control. Es fácil actuar, simple y fácil mantener.

Condiciones del uso del equipo

1. la temperatura ambiente: 5 ° C ~ +32 ° C;

2. Humedad ambiente: el ≤85%;

3. requisitos de alimentación: AC380 sistema de cinco cables trifásico V/50HZ (del ±10%);

4. capacidad instalada previamente: sobre 11KW
