Para comprobar la protección contra el agua con la boca de espray del diámetro interior de 0,4 milímetros se utilizan para probar los grados de protección para los segundos números característicos 3 y 4" protección contra protección del agua de rociadura” respectivamente “contra salpicar el agua”.
La prueba oscilante del tubo es uno de varios métodos usados para probar las capacidades de la protección de agua de los recintos para los artículos electrónicos que se espera que sean expuestos a la lluvia o rieguen el espray.
Esta prueba se utiliza para cumplir los requisitos de IPX3 y de IPX4 en IEC 60529. En la prueba descrita en IPX3 e IPX4 con un tubo oscilante, el espécimen es en el centro punto puesto del semicírculo definido por el tubo oscilante. Entonces se sujeta a un espray del agua en una presión definida para probar para la salida.
El tubo oscilante tendrá agujeros del espray sobre 120° del tubo para IPX3 y sobre el 180° lleno para IPX4. En IPX3 el tubo oscilará o al lado 60° de la vertical. Para IPX4 el tubo casi viaja con un ángulo de 340°. El espécimen necesita ser puesto dentro 200m m del tubo. Por este motivo diversos tubos del tamaño son necesarios probar diversos especímenes del tamaño.
Características
— Regulador de la pantalla táctil y PLC
— Los tubos oscilantes son acero inoxidable
— Lnozzles inoxidables del stee desprendibles para limpiar o substituir
— Las bocas pueden beturned con./desc. para ajustar el arco del espray del tubo
— La unidad del abastecimiento de agua incluye el filtro de agua, la bomba, el metro de flujo, la electroválvula y la válvula del interruptor.
— Ayuda de acero inoxidable del espécimen con el ajuste de altura fácil
— Ayuda de acero inoxidable del espécimen con sellado completamente para prevenir salida del agua
— - Zócalo impermeable de la rotación de Powersupply para la muestra

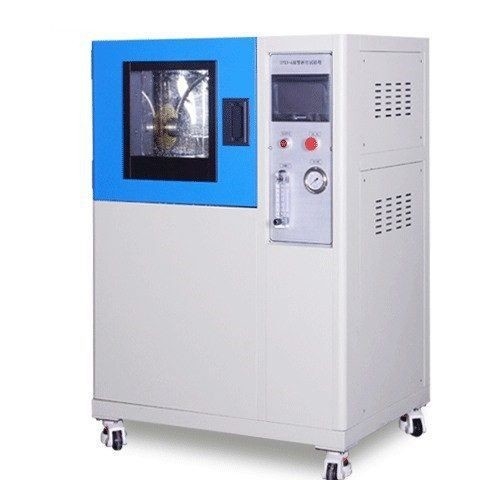

Especificaciones oscilantes de la cámara de la prueba del tubo IPX3-IPX4:
|
No.
|
Artículo
|
Parámetro
|
|
1
|
Modelo
|
KP-IPX34C-200
|
KP-IPX34C-400
|
KP-IPX34C-600
|
|
2
|
Tubo oscilante con el radio (milímetros)
|
R200
|
R400
|
R600
|
|
3
|
Dimensiones internas (milímetros)
|
L500*D500*H500
|
L900*D900*H900
|
L1300*D1300*H1300
|
|
4
|
Dimensiones externas (milímetros)
|
L1000*D700*H1400
|
L1400*D1120*H1750
|
L1800*D1520*H1950
|
|
5
|
Metros de flujo (L/mm)
|
0-1 l/min
|
0-2L/min
|
0-3L/min
|
|
6
|
Diámetro de la tabla de la placa giratoria (milímetros)
|
∮200
|
∮400
|
∮600
|
|
7
|
Altura de la placa giratoria (milímetros)
|
150-250m m
|
350-600m m
|
550-1000m m
|
|
8
|
Diámetro interno del tubo (milímetros)
|
15
|
15
|
15
|
|
9
|
Boca (milímetros)
|
0,4 milímetros
|
0,4 milímetros
|
0,4 milímetros
|
|
10
|
Ángulos oscilantes
|
IPX3: 60° del centro (120° total) IPX4: 360° del centro (cerca del total 360°) (el estándar acepta poco ángulo para permitir el sitio para la ayuda de la muestra)
|
IPX3: 60° del centro (120° total) IPX4: 360° del centro (cerca del total 360°) (el estándar acepta poco ángulo para permitir el sitio para la ayuda de la muestra)
|
IPX3: 60° del centro (120° total) IPX4: 360° del centro (cerca del total 360°) (el estándar acepta poco ángulo para permitir el sitio para la ayuda de la muestra)
|
|
11
|
Velocidad oscilante
|
sec 4. para 2 x 120° para (10 RPM) 12 el sec IPX3. para 2 x 360° para IPX4 (10 RPM)
|
sec 4. para 2 x 120° para (10 RPM) 12 el sec IPX3. para 2 x 360° para IPX4 (10 RPM)
|
sec 4. para 2 x 120° para (10 RPM) 12 el sec IPX3. para 2 x 360° para IPX4 (10 RPM)
|
|
12
|
Material oscilante del tubo
|
Acero inoxidable SUS304
|
Acero inoxidable SUS304
|
Acero inoxidable SUS304
|
|
13
|
Velocidad de la placa giratoria
|
1-5r/min
|
1-5r/min
|
1-5r/min
|
|
14
|
Protección
|
Salida, escasez de agua, cortocircuito
|
Salida, escasez de agua, cortocircuito
|
Salida, escasez de agua, cortocircuito
|
|
15
|
Poder
|
250V o 110V, 1KW
|
250V o 110V, 1KW
|
250V o 110V, 1KW
|
