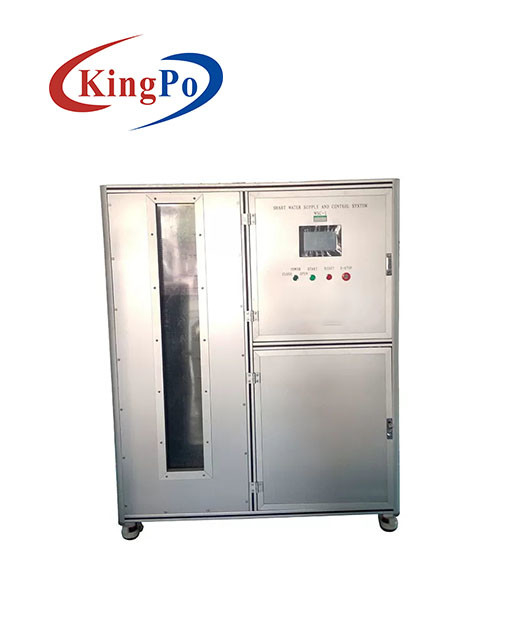

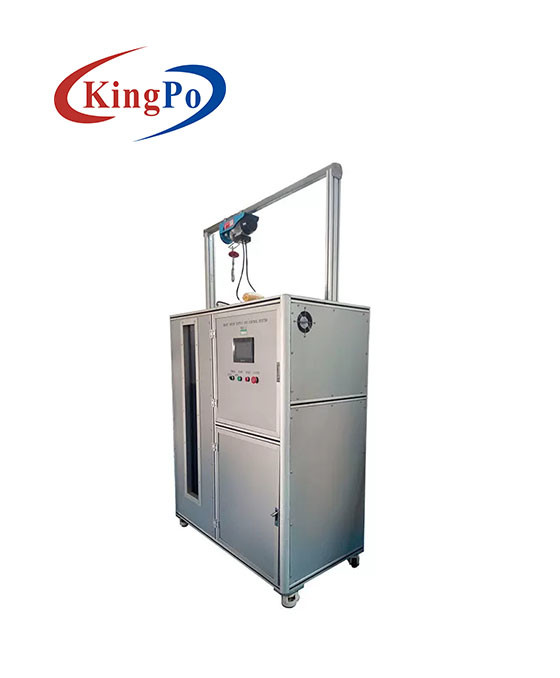

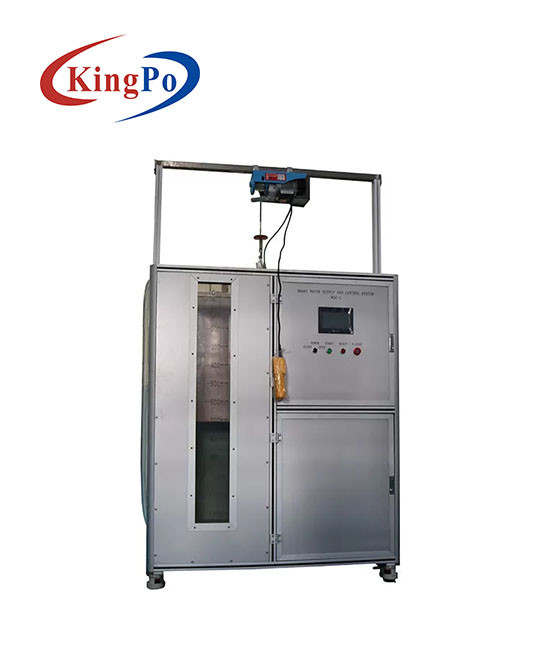

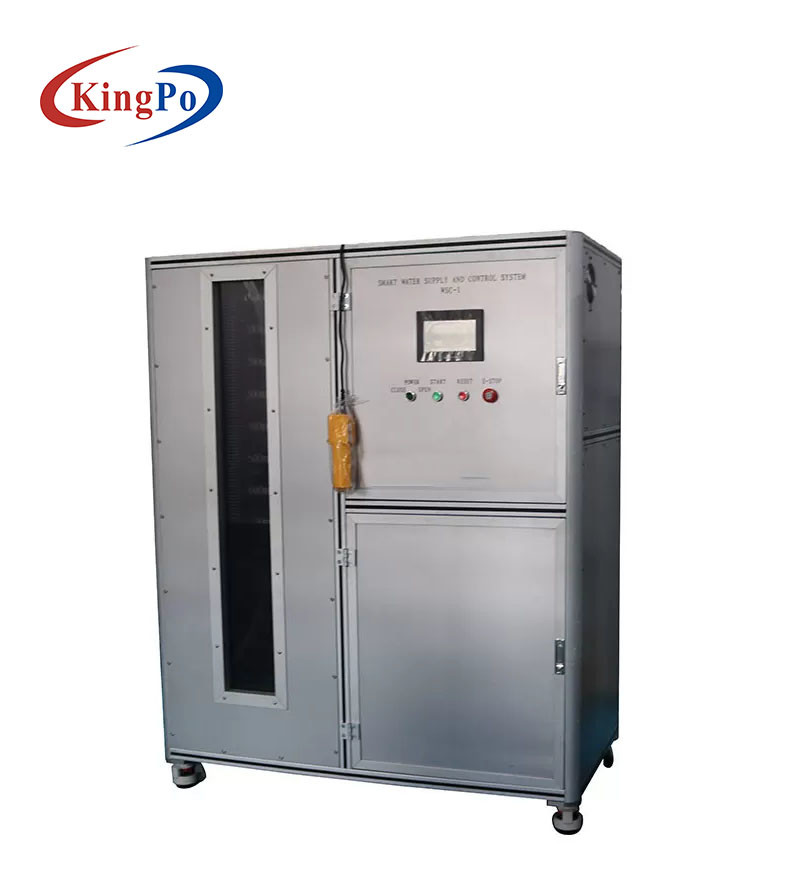

Equipo de prueba de la protección del ingreso IEC60529 IPX1 al sistema de control IPX6

1. El sistema elegante del abastecimiento y de control de agua es aplicable a:

(a) abastecimiento de agua para la prueba impermeable IPX1~IPX6

(b) control automático para el equipo impermeable entero IPX1~IPX6

2. Método del abastecimiento de agua: abastecimiento de agua de la temperatura constante, abastecimiento de agua del flujo constante, abastecimiento de agua constante de la presión

3. Proceso del control del abastecimiento de agua: Después de que el usuario preestableciera el valor de la temperatura del agua, valor de la corriente y valor de la presión de agua en la pantalla táctil, los metros electrónicos o monitor en tiempo real digital del indicador de presión los valores actuales, lea los valores en el PLC con la conversión de datos, entonces para ajustar automáticamente la velocidad rotatoria de la bomba a través del convertidor de frecuencia.

4. Hay flujo grande y pequeño abastecimiento de agua de las maneras del flujo dos.

5. Abastecimiento de agua grande del flujo:

(a) es aplicable a la prueba de espray fuerte de agua IPX5~IPX6

(b) gama del flujo: 10~100L/min

(c) exactitud del flujo: ±0.5L/min

(d) flujómetro: LWGY-15 tipo flujómetro de la turbina

(e) bomba de agua: Tipo bomba centrífuga de acero inoxidable de CHL8-60L6WBC

6. Pequeño abastecimiento de agua del flujo:

(a) es aplicable a la prueba impermeable IPX1~IPX4

(b) gama del flujo: 1~10L/min

(c) exactitud del flujo: ±0.5L/min

(d) flujómetro: LWGY-4 tipo flujómetro de la turbina

(e) bomba de agua: Tipo bomba centrífuga de acero inoxidable de CHL2-30L6WBC

7. El tanque de almacenamiento del agua:

(a) es aplicable regar el almacenamiento de la prueba de espray fuerte de agua IPX5~IPX6

(b) volumen: 550L

(c) dimensión: L600mmXW660mmXH1400mm

(d) ventana panorámica: ventana de cristal endurecida

(e) dimensión de la ventana panorámica: W200mmXH1250mm

(f) indicador de la profundidad: acero inoxidable

Altura del indicador de la profundidad del (G): 1300m m, accuracy1mm

(h) control llano de líquido: interruptor de flotador + tubo de desbordamiento

8. Gabinete de control:

(a) detección del flujo: reacción de la señal del flujo a través del flujómetro electrónico

(b) ajuste del flujo: fije en la pantalla táctil

(c) detección de la temperatura: PID

(d) regulador: PLC

(e) interfaz amistoso: MT6070IH, 7 pulgadas, pantalla táctil del color

(f) función de control: abastecimiento de agua de la temperatura constante, abastecimiento de agua del flujo constante, abastecimiento de agua constante de la presión, y control de tiempo de la prueba.

Función de la protección del (G): protección de la salida, protección contra sobrecarga, protección del cortocircuito

9. Filtro: cáscara de acero inoxidable, base de filtro fino

10. Material del cuerpo: aleación de aluminio industrial
