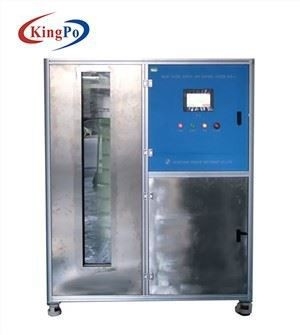

Sistema de control del abastecimiento de agua del equipo de prueba de la protección del ingreso IPX7

Información de producto:

El sistema elegante del abastecimiento y de control de agua se diseña y se fabrica de acuerdo con

requisito estándar de IEC60529 IPX1~IPX8 y requisito relacionado de IEC 60598.

Esta cámara también se puede utilizar para la prueba de la inmersión del agua IPX7.

Se utiliza para la prueba impermeable del dispositivo eléctrico, tal como los alumbrados.

Parámetros técnicos:

1. El sistema elegante del abastecimiento y de control de agua es aplicable a:

(a) abastecimiento de agua para la prueba impermeable IPX1~IPX6

(b) prueba de inmersión del agua de IPX7

(c) almacenamiento del agua para la prueba de la tirantez del agua IPX8

(d) control automático para el equipo impermeable entero

2. Método del abastecimiento de agua: abastecimiento de agua de la temperatura constante, abastecimiento de agua del flujo constante, abastecimiento de agua constante de la presión

3. Proceso del control del abastecimiento de agua: Después de que el usuario preestableciera el valor de la temperatura del agua, valor de la corriente y valor de la presión de agua en la pantalla táctil, el sistema del control de la temperatura, los metros electrónicos o monitor en tiempo real digital del indicador de presión los valores actuales, lea los valores en el PLC con la conversión de datos, entonces para ajustar automáticamente la velocidad rotatoria de la bomba a través del convertidor de frecuencia.

Control del tempreture del agua: El sistema del PID control y detecta automático el tempreture del agua, gama: temperatura ambiente ~ 95℃ (±1℃).

4.There son flujo grande y pequeño abastecimiento de agua de las maneras del flujo dos.

5. Abastecimiento de agua grande del flujo:

(a) es aplicable a la inyección fuerte de la prueba y del agua de espray de agua IPX5~IPX6 de IPX8

(b) gama del flujo: 10~100L/min

(c) exactitud del flujo: ±0.5L/min

(d) flujómetro: LWGY-15 tipo flujómetro de la turbina

(e) bomba de agua: Tipo bomba centrífuga de acero inoxidable de CHL8-60L6WBC

6. Pequeño abastecimiento de agua del flujo:

(a) es aplicable a la prueba impermeable IPX1~IPX4

(b) gama del flujo: 1~10L/min

(c) exactitud del flujo: ±0.5L/min

Flujómetro: LWGY-4 tipo flujómetro de la turbina

(d) bomba de agua: Tipo bomba centrífuga de acero inoxidable de CHL2-30L6WBC

7. El tanque de almacenamiento del agua:

(a) es aplicable regar el almacenamiento de la prueba de espray fuerte de agua IPX5~IPX6, inyección de IPX8, del agua inmersión IPX7

(b) volumen: 550L

(c) dimensión: W600mmXD660mmXH1400mm

(d) ventana panorámica: ventana de cristal endurecida

(e) dimensión de la ventana panorámica: W200mmXH1250mm

(f) indicador de la profundidad: acero inoxidable

Altura del indicador de la profundidad del (G): 1300m m, accuracy1mm

(h) control llano de líquido: interruptor de flotador + tubo de desbordamiento

8. Soporte automático de la elevación de la inmersión IPX7

(a) distancia de elevación: 0~1250m m

(b) dimensión del soporte: L400mmXW400mm

(c) peso de la carga del soporte: 50Kg

9. Control de IPX8

(a) gama de presión: 0~0.6Mpa

(b) gama de tiempo: 0~999999s

10. Gabinete de control:

(a) detección del flujo: reacción de la señal del flujo a través del flujómetro electrónico

(b) ajuste del flujo: fije en la pantalla táctil

(c) detección de la temperatura: PID

(d) regulador: PLC de Mitsubishi

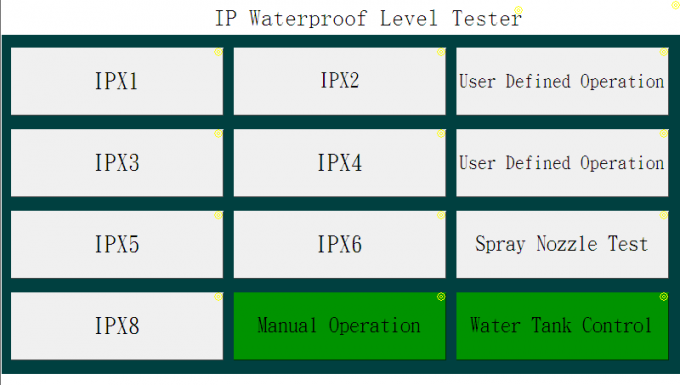

(e) interfaz amistoso: 7 pulgadas, pantalla táctil del color

(f) función de control: abastecimiento de agua de la temperatura constante, abastecimiento de agua del flujo constante, abastecimiento de agua constante de la presión, y control de tiempo de la prueba.

Función de la protección del (G): protección de la salida, protección contra sobrecarga, protección del cortocircuito

11. Filtro: cáscara de acero inoxidable, base de filtro fino

12. Material del cuerpo: aleación de aluminio industrial

13. Dimensión externa: 1400mmX750mmX1600m m

14. Fuente de alimentación: CA 380V, 50HZ

Configuración principal:
