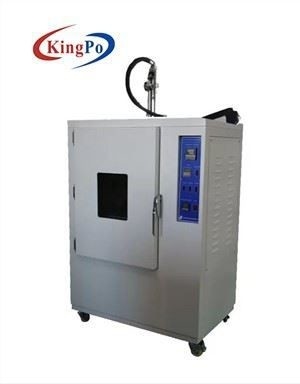

Salpique el equipo de prueba de la protección del ingreso del agua para los vehículos de camino

ISO16750.4 los vehículos de camino de la cláusula 5,4 riegan el sistema de prueba del chapoteo salpican 3s debajo de 0-4°C a los ambientes simulados

A. introducción del SISTEMA:

Se ajusta a ISO16750.4clause 5,4: Prueba de choque del agua helada, se utiliza para la seguridad que prueba para los ambientes simulados de eléctrico y de Electronic Systems que puedan estar conforme al agua que salpica en los diversos vehículos de camino.

Parámetros técnicos del B.:

Introducción al diseño estructural

Este producto es hecho de los materiales de alta calidad, procesado por el equipo de proceso avanzado, y la superficie de la cubierta externa es rociada, hermosa y plana. Se coordina el color, se diseña el arco, y las líneas son lisas y naturales. El trazador de líneas se diseña para ser un espacio confinado durante trabajo y se hace del acero inoxidable de alta calidad importado. El tenedor interior de la muestra y otros accesorios accesorios se hacen del acero inoxidable, con diseño y durabilidad razonables. Bajo premisa de la conformación con estándares nacionales, el equipo es más práctico y fácil de controlar basado en la estabilidad de todos los aspectos. Por otra parte, el dispositivo tiene las características de la instalación fácil, de la operación simple, y del mantenimiento general fácil.

1. La cubierta externa del equipo se hace de la máquina herramienta CNC galvanizada de alta calidad de la placa de acero, y la superficie de la cubierta externa se rocía, que es más lisa y hermosa.

2. El tanque interno es el panel de acero inoxidable de alta calidad del espejo SUS316; para facilitar el reciclaje del medio de prueba y la limpieza después del Zui, la parte inferior del estudio del equipo se diseña como embudo;

3. Limpieza del equipo: Hay cabezas de espray de limpieza anticorrosión das alta temperatura múltiples dentro del estudio del equipo. Después del equipo se acaba el programa, se abre la válvula electromagnética, y la boca de limpieza conectada con el agua del grifo es un estudio que se lava multidireccional;

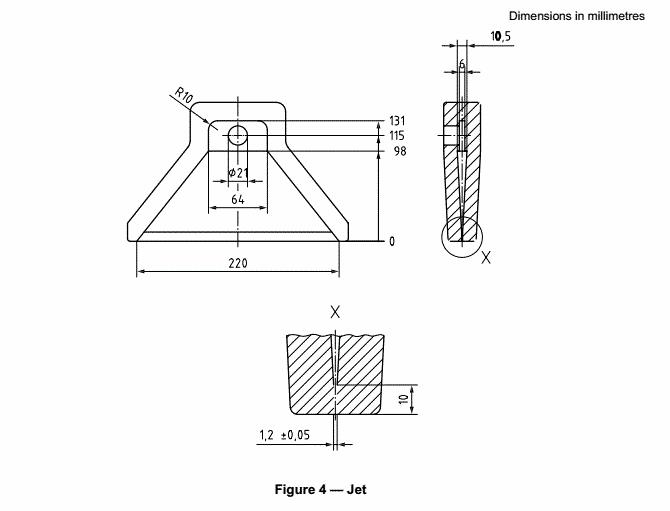

4. Dispositivo móvil de la boca: La boca se fija en los soportes superiores y más bajos con capa del aislamiento térmico. Cuando la temperatura es alta, el soporte se mueve de la cámara de trabajo y se traslada rápidamente al cuarto de trabajo durante la rociadura;

5. Flujómetro: El flujómetro electrónico se utiliza para medir el flujo de la corriente de la prueba, que puede controlar, ajustar, exhibir y acumular el flujo. La señal de la salida 4~20mADC a través del convertidor, conecta con la unidad central de proceso, sea controlada por ella y la exhibición;

6. Material de aislamiento: algodón de alta densidad de la fibra de vidrio para asegurar funcionamiento del aislamiento y para mantener una temperatura interior estable;

7. La puerta se proporciona una ventana transparente para observar el cambio de la muestra interior. La ventana panorámica se hace del vidrio moderado hueco de múltiples capas;

8. El sistema de mezcla adopta el motor de fan de eje largo y el impeledor de acero inoxidable resistente del multi-ala de la temperatura alta-baja para alcanzar el ciclo vertical de la difusión de la convección vertical, de modo que la temperatura y la humedad en el laboratorio sean uniformes y estables;

9. la tira de aislamiento de alta resistencia resistente da alta temperatura de la Doble-capa se utiliza entre la puerta y el gabinete para asegurar el lacre de la zona de pruebas. El material interno de la puerta de la puerta se hace del acero inoxidable, y el tirador de puerta se hace sin la reacción, que hace la operación más fácil;

10. El agujero de la prueba (lado izquierdo de la máquina) se puede utilizar para el cable de transmisión externo de la prueba o el cable de señal (abertura 50m m);

11. El sistema de la bomba y de refrigeración del equipo está instalado en la parte inferior, y el compresor se importa de la marca de Taikang en Francia para asegurar el efecto y la confiabilidad de enfriamiento.

12. Instale la rueda movible de posición fija de alta calidad de la PU en la parte inferior de la máquina, que puede mover fácilmente la máquina a la posición señalada y fijar el echador después del Zui;

13. El elemento de control del equipo se diseña a la derecha del equipo. Se distribuye con el regulador de temperatura, el interruptor de control, el tanque de agua, el etc. Es fácil actuar, simple y fácil mantener.

Control del circuito y sistema de protección

Con el regulador de pantalla LCD táctil de 7 pulgadas, el control del PLC puede controlar temperatura, bomba y flujo y tiempo de la prueba respectivamente; el flujo se exhibe directamente en la pantalla táctil.

1. Importación de componentes;

2. Ningún interruptor de la protección del fusible;

3. Sobrecarga, salida, bloques de terminales completamente forrados;

4. Con el cierre automático y la otra protección;

Sistema de enfriamiento

1. Compresor: Francia completamente incluida Taikang;

2. Método de la refrigeración: refrigeración mecánica;

3. Modo de la condensación: enfriamiento de aire forzado;

4. Refrigerante: R404A (respetuoso del medio ambiente);

5. La tubería entera del sistema se prueba para la prueba de la ventilación y de escape de la presión 48H;

6. El sistema de la calefacción y de enfriamiento es totalmente independiente;

7. Tubo de cobre refrigerante espiral interno;

8. Evaporador de la cuesta;

9. El filtro seco, la ventana refrigerante del flujo, la válvula de la reparación, la válvula y el tanque de almacenamiento líquido son todo del separador de aceite, electromagnética piezas originales importadas;

Condiciones del uso

1. Temperatura ambiente: 5 ° C ~ +32 ° C

2. Humedad ambiente: el ≤85%

3. Requisitos de alimentación: Sistema de cinco cables trifásico de AC380 (el ±10%) V/50HZ

4. Capacidad instalada previamente: sobre 16KW

Imagen para la referencia:
