Probador de cobre amarillo de la boca de espray del PDA de IEC60529 IPX3 IPX4

Introducción de productos

La boca de espray del HT IPX3/4 es un dispositivo de mano de la prueba para verificar la protección en contra la rociadura y salpicar del agua. La presión de agua se puede ajustar usando el botón de control de flujo en el dispositivo para dar el flujo requerido. La presión se puede considerar en el indicador que es colocado convenientemente por la boca. El modelo de espray de la boca se hace a las especificaciones de IEC 60529. La diferencia entre IPX3 e IPX4 es que el bafle se debe quitar en la prueba IPX4. Para hacer la cáscara en cada dirección posible está salpicando, este dispositivo se puede utilizar con una tabla giratoria de la muestra.

Parámetros técnicos

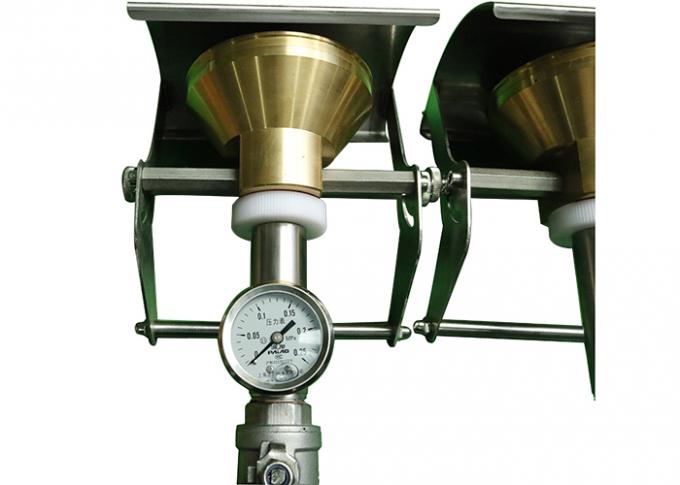

Indicador de presión

Escudo movible con el contrapeso

Vávula de bola para la regulación de la corriente

Conector de la manguera

Instalación y Comisión

Instale el metro de la corriente, la manguera y el dispositivo de riego como imagen abajo mostrada, y después abra la válvula para ajustar la corriente para ser (10 el ± el 5%) l/min, y compruebe si el indicador de presión muestra la presión en el rango de 50-150KPa. Si la corriente es menos de 10 litros, después una bomba de aumento de presión se debe instalar, refiere por favor a la imagen del soplo.

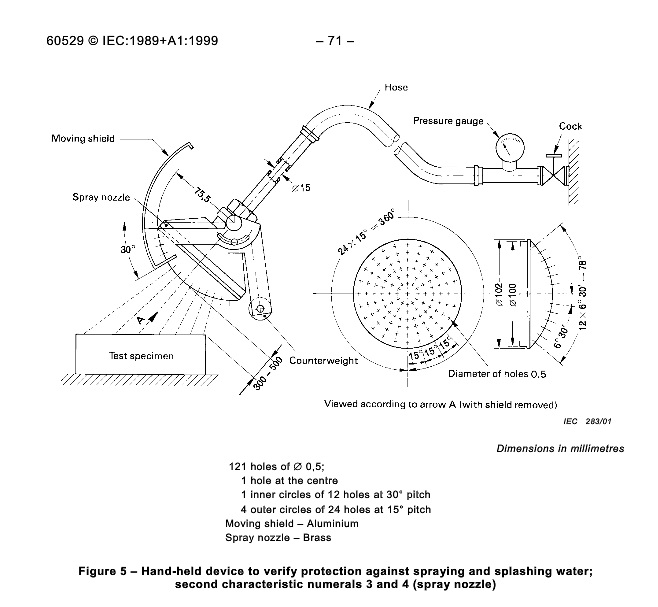

Grado impermeable para la prueba de muestra IP3: Según IEC60529 el cuadro 5, con la prueba de la aleta.

Pruebas de muestra impermeables del grado IP4: Quite por favor a la aleta para hacer la muestra puede ser salpicado en todas las direcciones.

Si usted no sabe utilizarlo, por favor haga clic aquí al usuario HH0803.pdf manual para conseguir el manual del usuario de tue.
